Nejlepší stavební rozvaděče 2024 a jak vybrat

Venkovní i vnitřní použití.

Autorka: Klára Machátová | Aktualizováno: Květen 2024

VÍTĚZ SROVNÁNÍ
NG Elektro GC 53 1701.05

Jak vybrat stavební rozvaděč

  • Rozvaděče obecně jsou přístroje, které se používají k rozvodům elektrické energie.
  • Stavebních rozvaděčů je několik typů.
  • U stavebních rozvaděčů máte na výběr ze dvou typů s ohledem na jejich umístění nebo mobilitu.
  • Vzhledem k tomu, že je rozvaděč nedílnou součástí vybavení staveniště, je nutné, aby splňoval technické a bezpečnostní parametry.

Stavební rozvaděč - náš výběr

NG Elektro GC 53 1701.05
Výrobce: NG elektro
Zobrazit více
NG Elektro GC 53 1701.05 je stavební rozváděč určený pro připojení elektrických vedení a ochranu zařízení. Obsahuje 53 modulů, které poskytují dostatek prostoru pro připojení elektroinstalace. Jeho konstrukce umožňuje snadnou montáž a demontáž komponent.
Zobrazit méně
Stavební rozvaděč Sada 2x 32A/5p 2x230
Zobrazit více
Stavební rozvaděč obsahuje dvě pětipólové zásuvky s proudem 32A a dvě 230V zásuvky.
Zobrazit méně

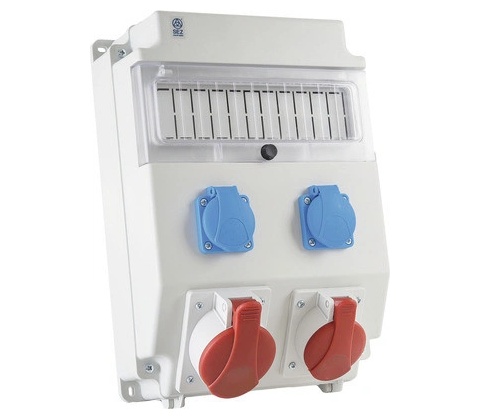

SEZ IP54 1x16A+1x32A/400V/5P + 2x250V
Výrobce: Sez
Zobrazit více
Stavební rozvaděč SEZ IP54 disponuje jedním vstupem 400V s proudem 16A/5pól a jedním 400V s 32A/5pól, plus 2 vstupy pro 230V. Krytí IP54 značí ochranu před prachem a stříkající vodou. Rozvaděč není osazen jišťovacími prvky, obsahuje prostor pro instalaci až 13 modulů.
Zobrazit méně
Rozvaděč RB-tka stavební skříň IP65 XC 2x230V vypínač 0-1
Zobrazit více
Rozvaděč RB-tka je stavební skříň s krytím IP65 a obsahuje dvojici 230V vypínačů s označením 0-1 pro zapínání a vypínání.
Zobrazit méně

Stavební rozvaděče Scame

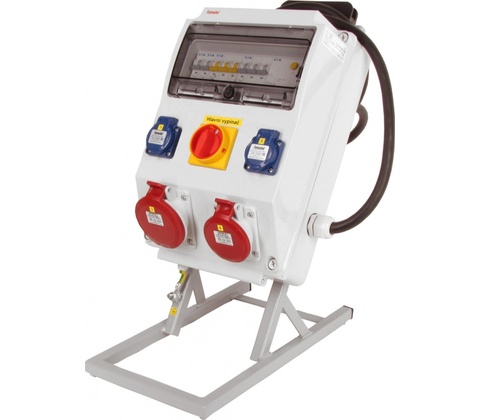

Famatel ZSFV20101000.1
Výrobce: Famatel
Zobrazit více
Stavební rozváděč FAMATEL ZSFV20101000.1 je určen pro montáž na omítku, zeď či povrch a je vybaven IP44 ochranou. Obsahuje hlavní vypínač 40A, 2x230V zásuvky, 1x16/5 a 1x32/5, elektroměr a EATON přístroje 10kA (1xPL7-B16/1, 1xPL7-B16/3, 1xPL7-B32/3 a PF7-40/4/003). Použité pouzdro má rozměry 500x330x155 mm.
Zobrazit méně

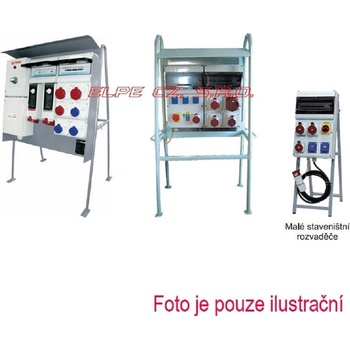

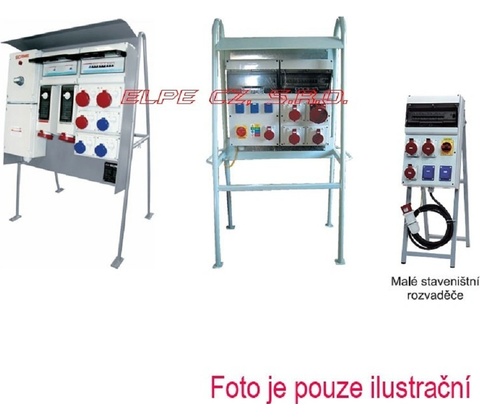

Scame St. řady DST - DST4.3022-1
Výrobce: Scame
Použití: staveništní
Zobrazit více
Rozvaděč Scame St. řady DST4.3022-1 je vybaven třemi zásuvkami 230V/16A, dvěma 400V/16A/5p a dvěma 400V/32A/5p. Ochrana je zajištěna jištěním 3xB16/1, 2xC16/3, 2xC32/3, ochranným proudovým jističem FI-63/4/003 a hlavním vypínačem 63A. Možnost připojení vodičů až do průřezu 5x 25mm².
Zobrazit méně

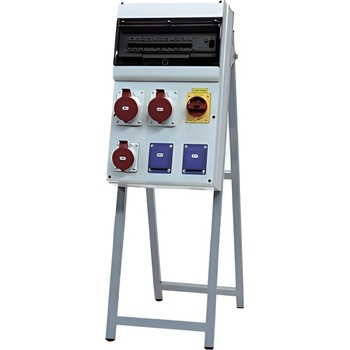

Scame DST4.2003-3
Použití: staveništní
Zobrazit více
Stavební rozvaděč Scame DST4.2003-3 je vybaven 2 zásuvkami 230V/16A, 3 zásuvkami 400V/32A/5p, jištěním 2xB16/1, 2xC25/3, 1xFI-40/4/003 a hlavním vypínačem 40A. Jmenovitý proud je 40A, disponuje svorkami pro připojení až 5x16mm^2 a vývodkou PG21.
Zobrazit méně
Scame DST4.301310-1
Výrobce: Scame
Použití: staveništní
Zobrazit více
Stavební rozvaděč Scame DST4.301310-1 na stojanu obsahuje zásuvky o parametrech: 3x 230V/16A, 1x 400V/16A/5p, 3x 400V/32A/5p, 1x 400V/63A/5p. Vybaven jištěními: 3xB16/1, 1xC16/3, 3xC25/3, 1xC63/3, ochranným relé FI-80/4/003 a hlavním vypínačem 80A. Rozvaděč umožňuje připojení svorek do 5x 25mm², má vývodku PG36.
Zobrazit méně

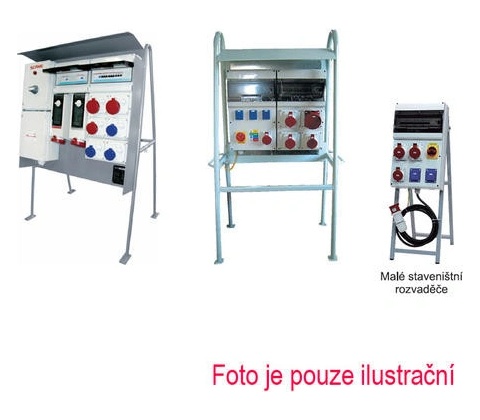

Scame DST4.6024-1
Výrobce: Scame
Použití: staveništní
Zobrazit více
Rozvaděč Scame DST4.6024-1 je vezeřen na stojan s kapacitou jmenovitého proudu 80A. Obsahuje 6 zásuvek 230V/16A, dvě 400V/16A/5p, čtyři 400V/32A/5p, jištění zahrnuje 6xB16/1, 2xC16/3, 4xC25/3, izolace 1xFI-63/4/003, 1xFI-80/4/003 a hlavní vypínač 80A. Nabízí svorky pro připojení vodiče do 5x 35mm².
Zobrazit méně

Stavební rozvaděče Antoníček

DCK Holoubkov 55421462 ER 212/NKP7P
přečíst recenzi
Výrobce: DCK Holoubkov
Způsob montáže: samostatně stojící
Použití: elektroměrové
Zobrazit více

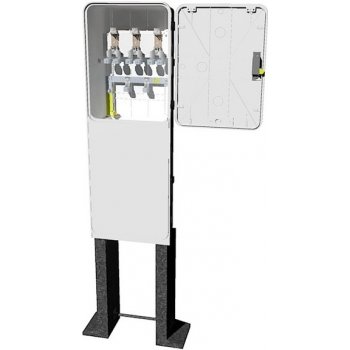

Samostatně stojící pilířový elektroměrový rozvaděč DCK ER212/NKP7P je určený pro dvoutarifní třífázový elektroměr do 40 A. Jeho krytí je hodnoceno jako IP44, ochrana IK10 a zkratová odolnost 10 kA. Má rozměry 1 830 x 470 x 250 mm, svorky pro připojení a může být instalován v exteriéru i interiéru.
Zobrazit méně
DCK Holoubkov 555000601 ER212/NKP7P-C
přečíst recenzi
Výrobce: DCK Holoubkov
Způsob montáže: samostatně stojící
Použití: elektroměrové
Zobrazit více
Elektroměrový rozvaděč DCK Holoubkov 555000601 ER212/NKP7P-C je určen pro dvoutarifní třífázové měření elektrické energie až do 40 A. Rozměry rozvaděče jsou 1815 mm výška, 470 mm šířka a 220 mm hloubka a je chráněn krytím IP44. Umožňuje přímé zapojení a má průřez vodičů 16 mm2.
Zobrazit méně
Zobrazit kompletní nabídku Stavební rozvaděč

Jak vybrat stavební rozvaděč

Typy

Elektroměrové

Slouží k připojení celého objektu (domu, chaty) k elektrické síti a zároveň zajišťuje měření odebraného elektrického proudu. Jeho výběr je dán:

  • Distributorem elektrické energie
  • Složením sestavy (rozvaděč, přípojková, zásuvková skříň atd.)
  • Konstrukčním provedením (zasazení do výklenku, samostatně stojící)

Domovní rozvodnice

Je určená k zabudování jističů nebo jiných elektrických zařízení určených k rozvodu elektrické energie ve vnitřních prostorách budov. Na výběr jsou dvě možnosti:

  • Zapuštěná varianta (zabudovaná do zdí)
  • Nástěnná varianta (zavěšená na zeď)

Specifické rozvaděče

Patří sem zásuvkové, staveništní nebo přenosné rozvaděče. Při jejich výběru je důležitý především počet a druh zásuvek, ale také jeho krytí.
Staveništní nebo také stavební rozvaděč se používá k napájení, ale také měření náročnějších elektrických přístrojů, elektrického nářadí nebo stavební techniky, u kterých je nutné ochranné krytí minimálně IP44.

Rozvaděč na sloupu

Stavební rozvaděč Vám umožní napájet eletkické nástroje, iStock / KadnikovValerii

Víte, že…?

Stavební rozvaděč
NG Elektro GC 53 1701.05

Pokud po vás někdo na stavbě bude chtít antoníčka, nebude to nic jiného než právě elektrický rozvaděč. Jedná se totiž o lidové označení tohoto zařízení. Někde se používá také termín kaplička, které znamená totéž.

Umístění

U stavebních rozvaděčů máte na výběr ze dvou typů s ohledem na jejich umístění nebo mobilitu:

  • Zásuvkové skříně (k připevnění na stěnu)
  • Staveništní přenosné rozvaděče

V nabídkách bývá možnost jejich dodání současně s kovovým podstavcem nebo s praktickými držáky, díky kterým je můžete upevnit na sloup nebo stěnu.

Stupeň krytí

Stavební rozvaděče Scame
Famatel ZSFV20101000.1

Jedná se o stupeň ochrany krytu přístroje. Tato hodnota se uvádí v tzv. IP kódu. K označení se přidávají dvě číslice

  • První číslice – stupeň ochrany před dotykem a také vniknutím cizích pevných předmětů
  • Druhá číslice – stupeň ochrany před vniknutím vody
 První poziceDruhá pozice
0NechráněnoNechráněno
1Dotyk hřbetem ruky, dlaní Tělesa o průměru 50 mm a většíSvisle kapající
2Dotyk prstem Tělesa o průměru 12,5 mm a většíKapající ve sklonu 15°
3Dotyk nástrojem Tělesa o průměru 2,5 mm a většíKropení, déšť, voda dopadající v úhlu 60°
4Dotyk drátem Tělesa o průměru 1 mm a většíStříkající voda (voda dopadá ve všech úhlech)
5Dotyk drátem Prach, jakákoli pomůckaTryskající voda (všechny úhly, průtok vody tryskou 12,5 l/min
6Dotyk drátem Prachotěsná zařízení, jakákoli pomůckaIntenzivně tryskající voda (všechny úhly, průtok vody tryskou 100 l/min
7 Dočasné ponoření (30 min v hloubce 1 m)
8 Trvalé ponoření (podmínky dané výrobcem
9 Tlaková voda (WAP)
Stavební rozvaděč ve sněhu

Stavební rozvaděč musí odolat nepřízmivému počasí, iStock / Maksim Lobanov

Zásuvky

Na stavbách je potřeba zapojit celou škálu elektrických přístrojů a zařízení. Z tohoto důvodu je nutné, aby měl rozvaděč dostatečný počet zásuvek. V případě, že zvolíte zakázkovou výrobu, budete si pravděpodobně moci zvolit počet podle vašich představ, a to jak zásuvek 230 V, tak i 400 V.
Jejich umístění je zpravidla přímo v rozvaděči nebo na jeho boku.

Normy

Vzhledem k tomu, že je rozvaděč nedílnou součástí vybavení staveniště, je nutné, aby splňoval technické a bezpečnostní parametry. Normy, které musí stavební rozvaděče splňovat, se pravidelně aktualizují. V současné době je platná norma ČSN EN 61439-4 (357107) – Rozváděče nízkého napětí – Část 4: Zvláštní požadavky pro staveništní rozváděče (ACS).
Mimo jiné je zde definováno, co vše je nutné uvést na štítek výrobku. Patří sem např.:

  • Označení výrobce – jméno nebo obchodní značka
  • Typ rozvaděče, výrobní (identifikační) číslo
  • Označení normy
  • Typ proudu, kmitočet u střídavého proudu
  • Stupeň ochrany krytí a další

Další požadavky

Stavební rozvaděče Antoníček
DCK Holoubkov 55421462 ER 212/NKP7P

Součástí stavebních rozvaděčů musí být také ochranné přístroje proti nadproudům a ochrana před nebezpečným dotykem neživých částí.

Nadproudová ochrana

Jedná se o elektrotechnické zařízení, které chrání elektrické vedení, stroje, přístroje, případně elektrické součástky. Patří sem

  • Pojistky – pokud jsou hodnoty překročeny, dochází k přetavení tavného drátku v pojistce a následně k přerušení obvodu; takto poškozenou pojistku je nutné vyměnit
  • Jističe – je ovládaný páčkou nebo dálkově; v případě jeho vypnutí je možné ho opětovně zapnout

Dotyk neživých částí

Jedná se o ochranu při poruše zařízení. Jednotlivé části nebo obvody musí zabránit vzniku dotykového napětí nebo musí dojít k automatickému odpojení poškozené části elektrického napájení dřív, než dojde k nebezpečnému kontaktu.

Víte, že…?

Stavební rozvaděč
Stavební rozvaděč Sada 2x 32A/5p 2x230

Staveniště je dočasné pracoviště, kam má přístup jen omezený okruh lidí. I přesto je důležité, aby byly rozvaděče za provozu uzavřené. Volně přístupné mohou být pouze zásuvky, ovládací rukojeti a řídící tlačítka.

Výrobci a ceny

Česká společnost Callipso Pardubice s.r.o. se věnuje komplexním dodávkám, ale také montážím elektroinstalací již od roku 1998. Stavební rozvaděče, ale i jiné produkty vyrábí vždy na zakázku podle vašich individuálních požadavků. Informaci o ceně dostanete na základě poptávky.
Stavební rozvaděče s vyšším krytí firmy Famatel nabízí jako součást výbavy hlavní vypínač, proudový chránič a také zásuvky do 32 A. Výrobky se pohybují v cenové relaci od cca 8000,- Kč do 31000,- Kč.
Firma Scame nabízí kompletně vybavené rozvaděče nebo je možné zvolit tzv. stavebnicový systém prázdných skříní MBOX. První varianta vás přijde na zhruba 19500,- Kč až necelých 30000,- Kč. V případě rozvodných skříní se ceny pohybují od cca 2700,- Kč do 17500,- Kč.

Otázky a odpovědi

Co je stavební rozvaděč?

Rozvaděče obecně jsou přístroje, které se používají k rozvodům elektrické energie. Ty stavební jsou určeny do náročnějších provozních podmínek a tomu dopovídají také jejich vlastnosti, ale i bezpečnostní normy. Používají se jak venku, tak i ve vnitřních prostorách stavenišť.

Jak vybrat stavební rozvaděč?

Zohlednit musíte nejzásadnější parametry, mezi které patří: stupeň krytí, třída ochrany, výrobní materiál, odolnost vůči mechanickému poškození, nebo komfort montáže.
