Hladinový spínač
Jak vybrat hladinový spínač
- Hladinové spínače jsou určeny ke kontrole hladin různých vodních zdrojů (např. studny, jímky, nádrže apod.). Způsobů, jak hladinu kapalin kontrolovat je poměrně hodně. Typické jsou ale magnetické a plovákové spínače.
- Funkce spínače je hlídání a regulace hladiny různých kapalin. Přístroje ale mohou disponovat také dalšími funkcemi
- Podstatným parametrem je stupeň krytí IP, protože se jedná o zařízení pracující v náročných podmínkách.

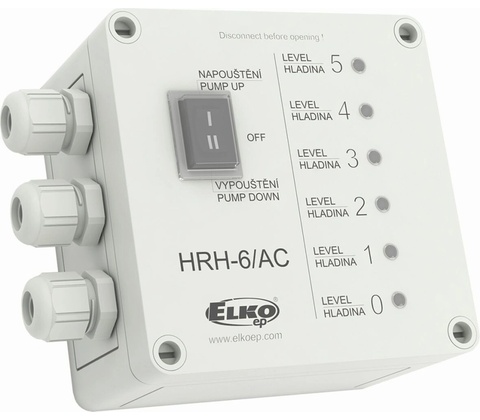

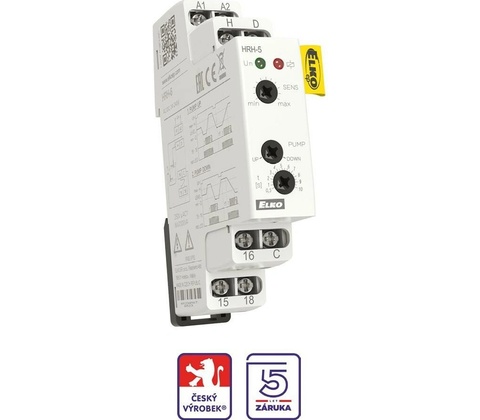

Hladinový spínač - náš výběr
Jak vybrat hladinový spínač
- Hladinové spínače jsou určeny ke kontrole hladin různých vodních zdrojů (např. studny, jímky, nádrže apod.). Způsobů, jak hladinu kapalin kontrolovat je poměrně hodně. Typické jsou ale magnetické a plovákové spínače.
- Funkce spínače je hlídání a regulace hladiny různých kapalin. Přístroje ale mohou disponovat také dalšími funkcemi
- Podstatným parametrem je stupeň krytí IP, protože se jedná o zařízení pracující v náročných podmínkách.
Způsoby kontroly hladiny vody
Pro určování hladiny různých zdrojů se používají různé prostředky. Nejčastěji se jedná o:
- Diferenční tlak
- Hydrostatický snímač
- Ultrazvukový snímač
- Pneumatické měření hladin
- Plovákový spínač
- Měření tlaku
Hkadinové spínače se používají v jakýchkoliv nádržích, iStock /Magdalena Wygralak
Magnetický spínač
Jedná se o typ plovákového spínače, který se k měření hladiny kapalin používá nejčastěji a to v mnoha oblastech. Použití je ale omezeno na hladiny čistých kapalin. Sem patří např:
- Voda
- Horký kondenzát
- Chladicí kapaliny
- Oleje
- Pohonné hmoty
- Chemikálie atd.
Prakticky se jedná o nejspolehlivější nástroj v případě monitorování hladiny. Magnetické hladinové spínače využívají principu sklopné páky, která má na konci umístěný plovák s permanentním magnetem. Plovák je umístěn na hladině měřeného média, se kterou se pohybuje. Magnet pak ovládá jazýčkový kontakt. K jeho sepnutí nebo rozepnutí pak dojde při dosažení daného spínacího bodu. Tyto spínače nevyžadují žádné napájení.

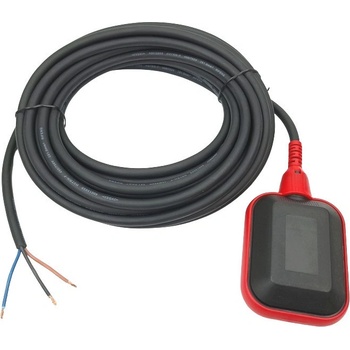

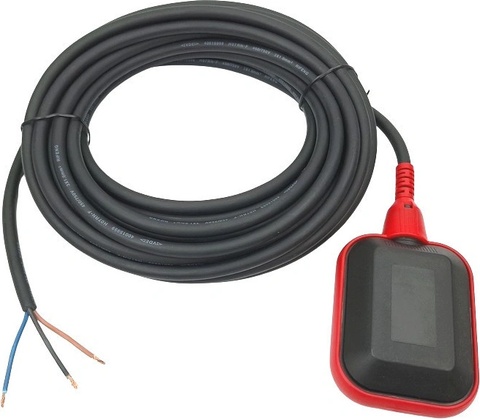

Nemagnetický plovákový spínač
Tam kde nelze použít klasické magnetické spínače, což se týká zejména u kontaminovaných kapalin, se používají plovákové spínače. Zpravidla jsou vždy dva, kdy první je určen k detekci minimální hladiny a druhý pak maximální.
Víte, že…?
Při určování aktuálního zbytkového množství kapaliny jsou vhodnější jemnější snímače hladiny. Důležité je zde kontinuální měření např. pomocí tlaku nebo ultrazvuku. Kontinuální měření je vhodné zejména u kapalin pro chladící okruhy.
Jaké funkce může mít
Základní funkcí hladinových spínačů je snímání a regulace hladiny kapalin. Samotné hlídání může být:
- Jednostavové – kontrola pouze jedné úrovně hladiny (plná, prázdná)
- Dvoustavové – sepnutí při jedné úrovni hladiny a vypnutí při druhé
Mezi další funkce, které spínače nabízí, patří:
- Dočerpávání
- Odčerpávání
- Hlídání množství kapaliny v nádrži – jedná se o kombinaci předchozích možností
- Možnost nastavení časové prodlevy aktivace spínače při změně hladiny
- Potenciometr – umožňuje nastavení citlivosti
Hladinové spínače pohlídají hladinu vody ve studních i jímkách, iStock /beekeepx
Optimální stupeň krytí
Stupeň krytí IP je hodnota tvořená dvěma číslicemi, kdy první udává stupeň krytí před nebezpečným dotykem a vnikem pevných těles a druhá je ukazatelem ochrany před vnikem kapalin. V případě hladinových spínačů se jedná o poměrně zásadní parametr. U většiny spínačů je uvedena hodnota IP 65, v případě ponorných verzí pak IP 68
| 1. číslice | Ochrana před dotekem a pevnými částicemi | 2. číslice | Ochrana před vnikem kapalin |
|---|---|---|---|
| 5 | Dotek jakoukoli pomůckou | 5 | Tryskající voda |
| Částečná ochrana před vniknutím prachu | Uvádí se průtok 12,5 litru za minutu | ||
| 6 | Dotek jakoukoli pomůckou | 6 | Silně tryskající voda |
| Zcela prachotěsné | Průtok cca 100 litrů za minutu | ||
| 7 | Dočasné ponoření | ||
| Maximální hloubka 1 m po dobu 30 minut | |||
| 8 | Trvalé ponoření | ||
| Bližší specifikace by měla být uvedena výrobcem |
Víte, že…?
Hladina nádrží musí být sledována zejména v průmyslových a komerčních zásobovacích systémech. K tomuto účelu se používají hladinoměry a různé hladinové snímače.
Technické parametry
Jednotlivé modely hladinových spínačů se od sebe mohou lišit. Mezi technické parametry, které lze porovnávat patří např.:
- Odolnost vůči tlaku – 1,5 bar
- Provozní teplota – může se pohybovat v rozpětí 0 až 50 °C
- Druh připojení – většinou se jedná o kabely s otevřenými konci
- Délka kabelu – 5 metrů
Výrobci a ceny
Mezi výrobce hladinových spínačů patří KSR Kuebler, Pumpa a.s., Elkoplast a další
Cenové rozpětí je poměrně široké. Jednoduché plovákové spínače lze koupit již za cenu kolem 300 Kč. Nejdražší varianty se pak pohybují kolem částky 2500 Kč. Elektronické hladinové spínače se ale mohou vyšplhat až k částce 10000 Kč.
